Место происхождения:
Shenzhen.China
Фирменное наименование:
Inrover
Сертификация:
ISO9001
Номер модели:
Шаублин W20
Свяжитесь мы

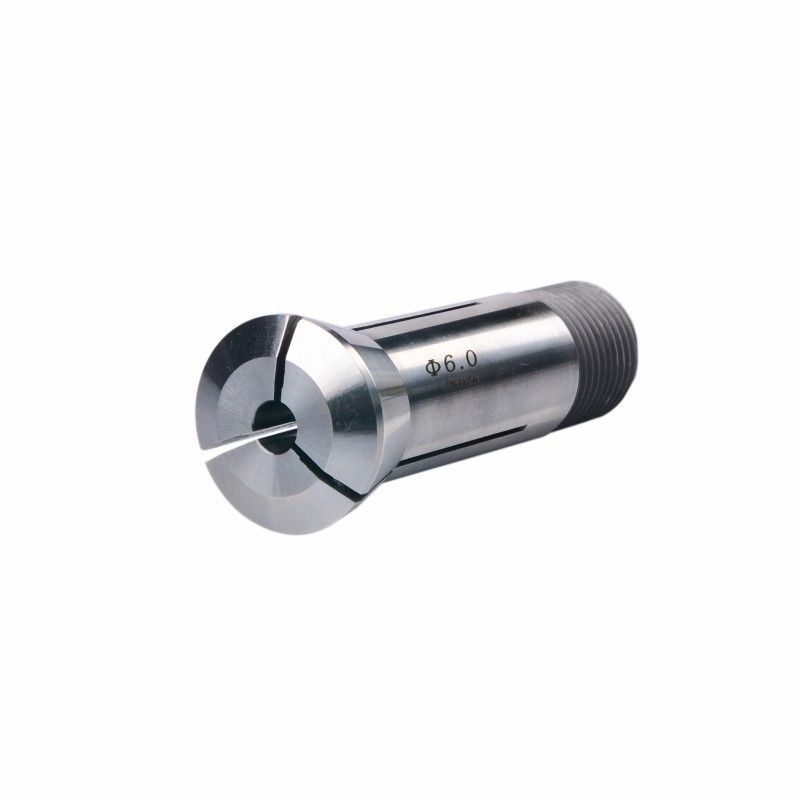

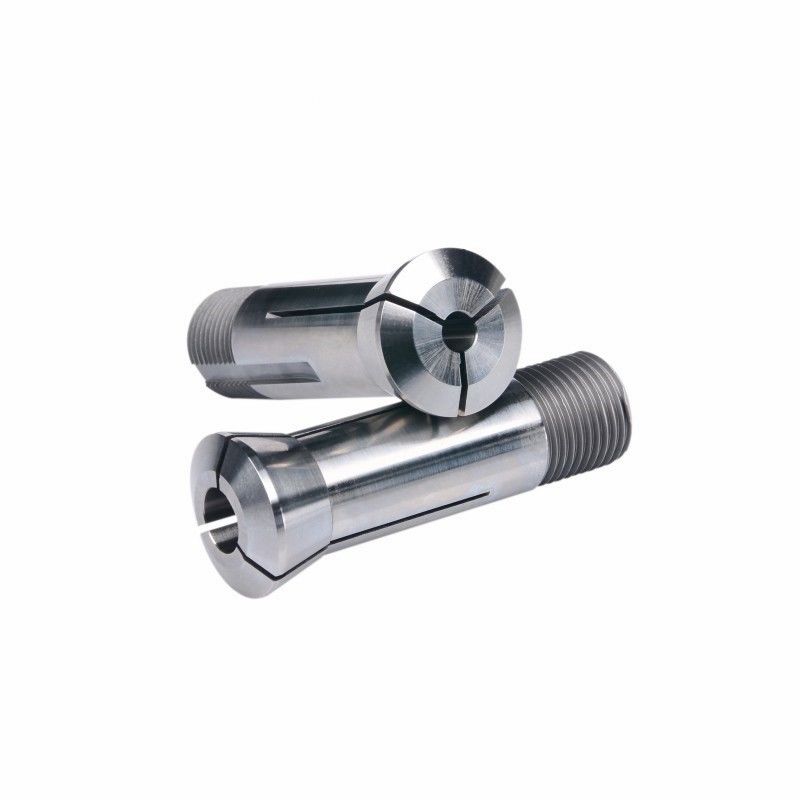

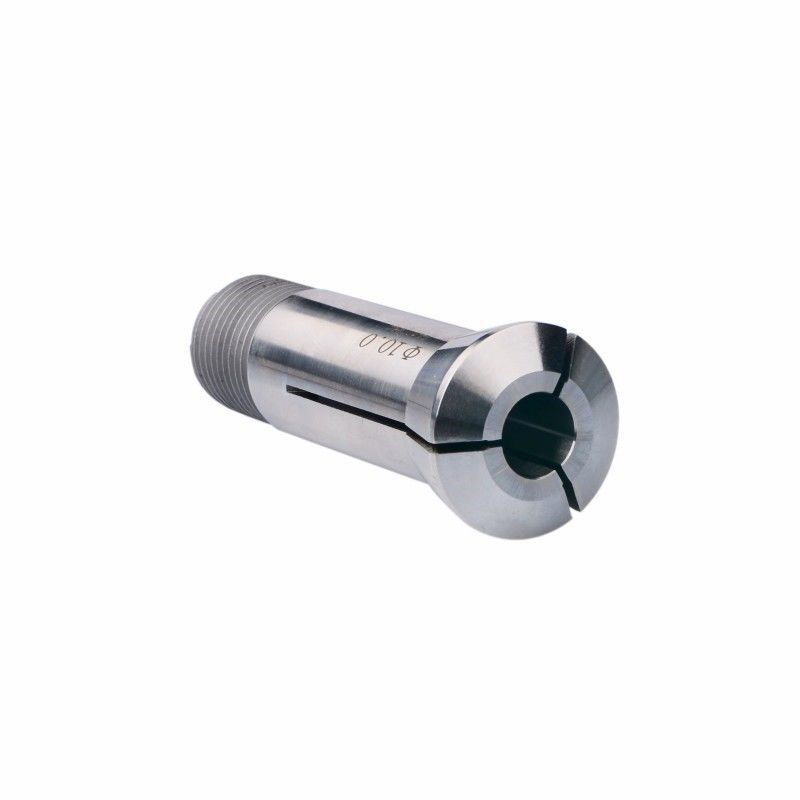

Высокоточные шваблинские коллеты W20 W12 W25
| Предметом No. | А. | В. | В |
Ø
|
Е | F | G | α | Фиг. |
| W12 | |||||||||
|
80-52200
|
12.0 | 16.0 | 45.6 | 1.5 | - | - |
Ø11.75x1.25/45/5
|
15°
|
1 |
| W20 | |||||||||
|
80-50300
|
20.0 | 26.3 | 73.0 | 2.0 | - | - |
Ø19.70x1.666/45°/5°
|
15° | 1 |
|
80-52365
|
20.0 | 26.3 | 105.6 | 6.0 | 47.0 | 35.0 |
Ø19.70x1.666/45°/5°
|
15° | 2 |
| W25 | |||||||||
|
80-50294
|
25.0 | 33.7 | 97.6 | 2.0 |
Ø24.70x1.693/45°/5°
|
15° | 1 | ||
|
W31.75
|
|||||||||
|
80-52531
|
31.75 | 37.4 | 87.0 | 2.0 |
Ø31,4x1,27/60°
|
10°3'
|
1 |
Технические параметры:
| Атрибут продукта | Описание |
|---|---|
| Материал | Карбидная сталь |
| Ключевой путь на конусе | Могут делать то, что просят |
| Сцепление поверхности отверстия | Гладкий/Рубистый |
| Один полный набор | Главный коллет, подколлет, руководство Буш, Бар Питатель Чак |
| Применение | Станционный станческий стан |
| Форма отверстия для зажима | Круглый/ шестеренковый/ квадратный/ прямоугольный/ треугольный/ ступенчатый отверстие/ эллипс/ восьмиугольник/ шесть слотов отверстие/ специальное отверстие |
1Материал: карбид обеспечивает низкий износ и более длительный срок службы коллет
2Точность: строгие допустимые отклонения, чтобы соответствовать скользящему приспособлению и с высоким качеством поверхности, что может помочь улучшить точность отделки обработанных деталей.
3Прочность: изготовлена из высококачественной стали и карбидов, которые устойчивы к износу, уменьшают потребность в частой замене и обслуживании, длительный срок службы
4Совместимость: предназначены для совместимости с широким спектром моделей и версий машин, что делает их подходящими для использования в любой точке мира.
5Производительность: предназначены для обеспечения наилучшей устойчивости к циклической нагрузке и отличной производительности в различных приложениях обработки.
6. настройка: мы поставляем широкий ассортимент коллет и направляющих кустарников различных размеров, форм и материалов для различных применений.
7Контроль качества: мы проводим строгий контроль качества на каждом этапе изготовления, чтобы гарантировать, что коллеты и направляющие кусты соответствуют самым высоким стандартам производительности и надежности.
